红外热像仪在渗漏检测中的标准化应用与实践


红外热像仪

在检测中的应用



依据《JGJ/T299-2013建筑防水工程现场检测技术规范》(以下简称“规范”),红外热像法被明确定义为“利用红外热像仪对待检部位进行热成像拍摄,根据表面温差,查找防水工程渗漏区域的方法”。该技术通过捕捉建筑材料因水分导致的导热系数变化和热容差异,将细微温差转化为可视化图像,实现渗漏区域的无损定位。以下是其标准化应用的核心要点:



PART 01

// 渗透热力学表征 //



水分渗入墙体、屋面或地板后,会改变材料的导热性能:

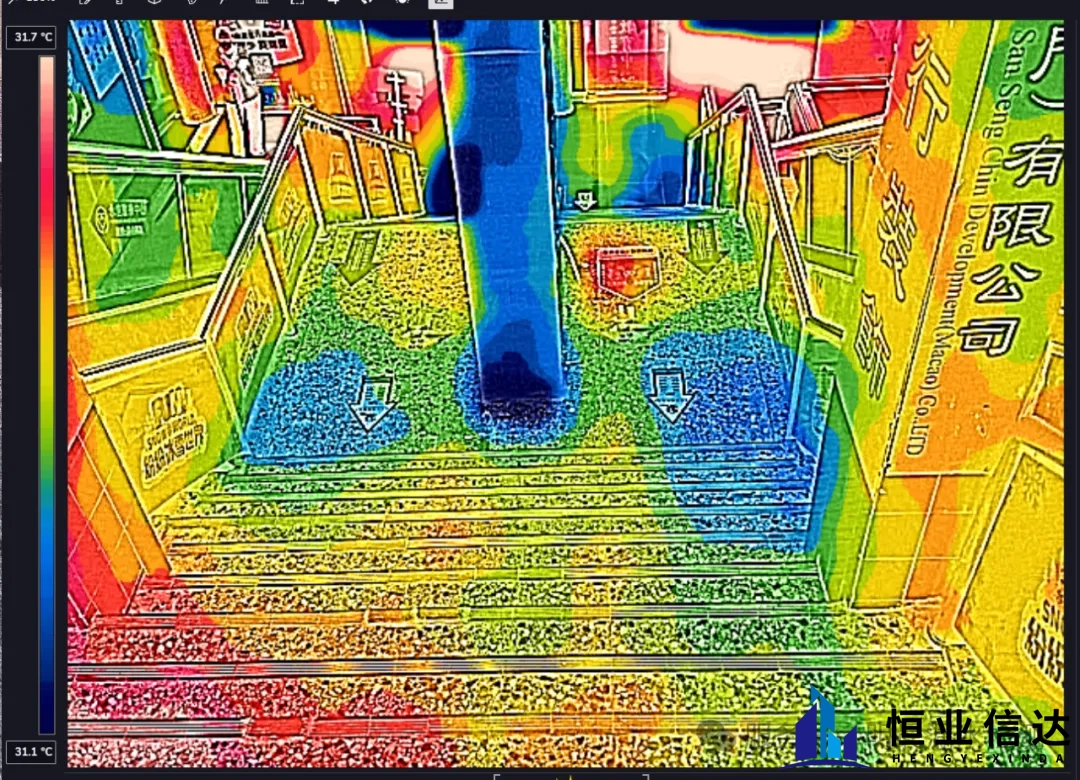

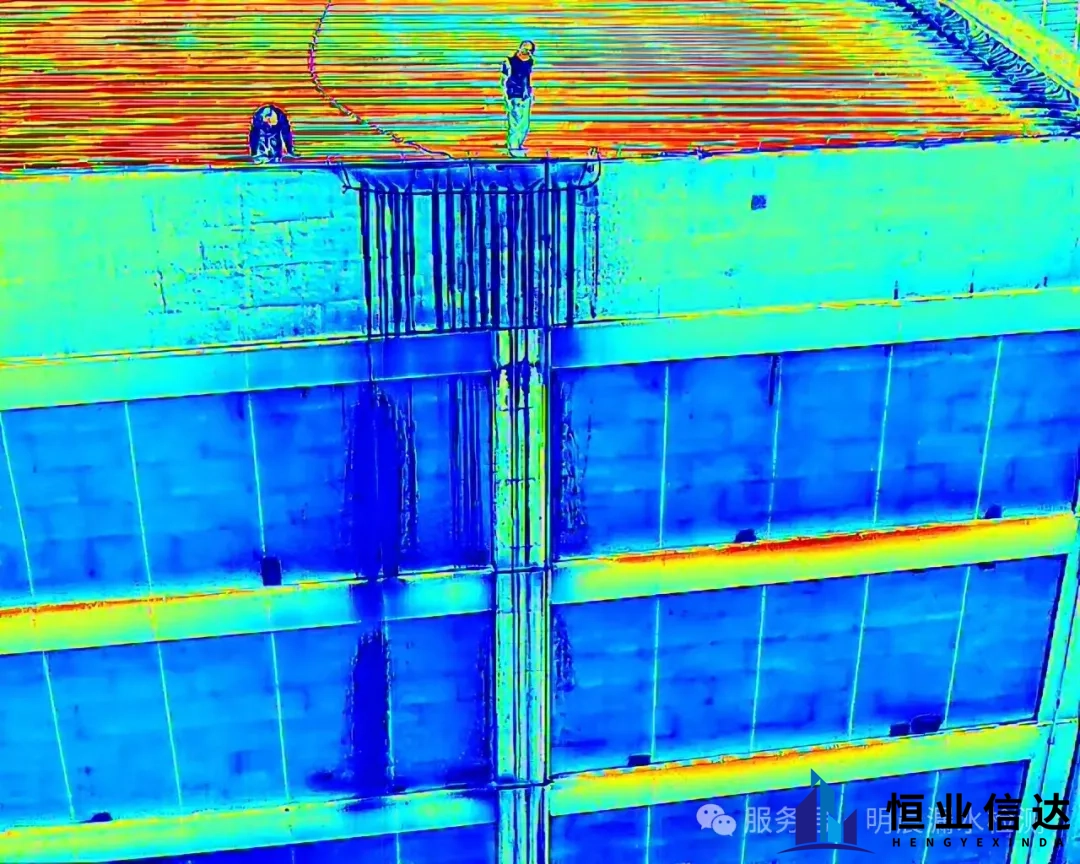

蒸发效应:渗漏水蒸发吸热,使表面温度低于周边干燥区域,热像图中呈现边界不规则的冷区(典型如屋面、外墙渗漏)。

热传导异常:热水管道泄漏时,高温水传递热量至表面,形成局部暖区;地暖渗漏则因地下热水扩散,地表呈现异常高温斑块。



PART 02

// 规范对设备的技术要求 //

1) 工作波段:8.0μm—14.0 μm

2) 测温范围:-20℃—+100℃(严寒地区-40℃—+100℃)

3) 准确度:±2%及±2℃中的大值

4) 温度分辨率:≤0.08℃

5) 热像仪像素:≥320×240像素


检测前准备

应收集待检建筑物的相关资料包括下列内容:

1. 建筑物概况(结构形式、饰面情况、竣工时间等);

2. 建筑物的相关竣工图纸等;

3. 建筑物的维护记录(使用过程中的检查、维修记录等);

4. 建筑物所处环境(包括建筑物方位、日照情况、周边环境有无遮挡等);

5. 应现场考察建筑物有无渗漏、开裂、脱落、发霉等质量缺陷,并考察建筑物的所处环境对测试的影响因素等。


现场检测操作

1. 红外热像法渗漏水现场检测过程中,环境温度变化幅度不应超过5℃,室外风力变化不应超过2级,且最大风力不应大于5级。

2. 红外热像法渗漏水现场检测时,待检部位表面不应有明水。

3. 红外热像法渗漏水现场检测时,所选拍摄位置及光学变焦镜头应保证每张红外热像图的一个像素点在待检区域上的面积不大于50mm×50mm。

4. 红外热像法渗漏水现场检测的拍摄角度不宜超过45°。

5. 红外热像法渗漏水现场检测应按下列步骤进行:
1) 先对被测区域进行普测,获取红外热像图,然后对温度异常部位进行详细检测;
2) 拍摄防水层的红外热像图,且同一部位的红外热像图不应少于2张,疑似渗漏水部位应适量增加照片数量,并应用草图说明其所在位置,同时应拍摄可见光照片;
3) 被检部位面积较大时应分区域进行拍摄,但相邻图像之间应有重合部分;
4) 记录并标识被拍摄位置的角度与方向,保存被检部位对应的红外热像图及可见光照片。

6. 户外有阳光直接照射时,渗漏点温差异常参考值宜为1℃~2℃;无阳光直接照射时,渗漏点温差异常参考值为0.5℃~1℃。室内渗漏点温差异常参考值宜为0.3℃~0.5℃。

7. 红外热像图中出现异常时,应首先排除热(冷)源的干扰。对于红外热像图中的异常温差部位,宜通过比较实测热像图与被测部位的预期温度分布来确定渗漏点。

对红外热像法渗漏水现场检测结果有争议时,可采用现场破损取样的方法进行验证。


结果分析与验证

温差阈值判定:规范明确表示,持续扩大的低温/高温区且伴随压力下降,可判定为渗漏。

交叉验证:需采用温湿度仪测量疑似区域温湿度值,排除其他热干扰因素(如空鼓、隔热层失效)。



PART 03

// 技术优势与局限性分析//


优势(规范优先推荐无损方法)

高效性:单次扫描覆盖10㎡以上区域,较传统打压试验效率提升5倍以上。

非破坏性:避免盲目开凿,维修成本降低60%(如武汉某地暖案例仅破拆两处确认点)。

隐蔽缺陷检出:可识别墙体内部积水、潮湿区域(热像显示“由顶向下的三角形”湿迹)。

局限性及应对措施

深部渗漏盲区:>5cm深度的渗水难以检测 → 结合温湿度仪辅助验证。

环境干扰:强日光或通风导致温差失真

→ 选择无风阴天或夜间检测。



红外热像法以非接触、高效率的优势成为渗漏检测的核心手段,其标准化应用显著提升了建筑防水工程的质量可控性。随着2026年规范修订完成,融合AI分析与多传感协同的技术框架将进一步推动该领域向智能化、高精度方向发展。检测人员需持续关注设备灵敏度提升(如百万像素级热像仪)与规范迭代,以技术升级应对复杂渗漏场景的挑战。
