地下连续墙如何快速准确判断渗漏水位置?FGM渗漏水检测技术

北京恒业信达

传统的渗漏水检测方法大都通过现场分析渗漏水地点并结合专家经验,来判断渗漏水发生的位置。但由于此方法精准度不高,往往耗费大量人力物力后且问题得不到好的解决。

FGM检测技术是通过对地下工程发生渗漏时水中微弱离子运动进行高灵敏度检测,判断整个地层电场的变化,从而检测复杂地下结构的渗漏情况。对于更加微弱的渗漏,可以进行人工主动追踪,放大潜在的渗漏点异常值,从而获得更加精确的渗漏点探测结果。


01

FGM检测技术原理

FGM检测技术是通过在地下连续墙内、外侧放置电极的方式检测地下连续墙渗漏点,即在基坑外侧放置发射电极(正极),在基坑内侧放置接收电极(负极),在基坑内靠近地下连续墙区域内放置检测传感器(FGM传感器)。

基坑外部观测井中布设发射电极产生矢量电场;对于每个测量场布设一个位于基坑内不同表面位置的可移动负极,使其形成强制电场以几何方向进入基坑内部的测量区域。

若地下连续墙存在渗漏点,其渗漏点处检测传感器检测到的电场与其他电场将有所不同,故可判断此处是否有渗漏点。

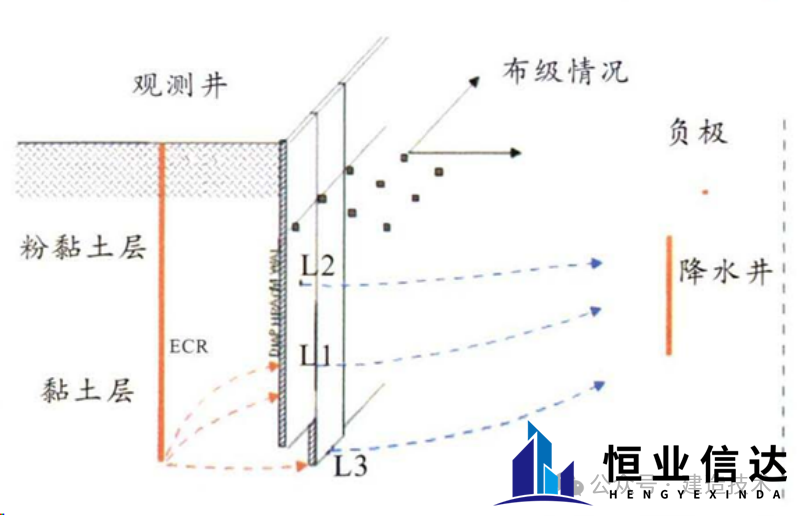

检测原理示意图

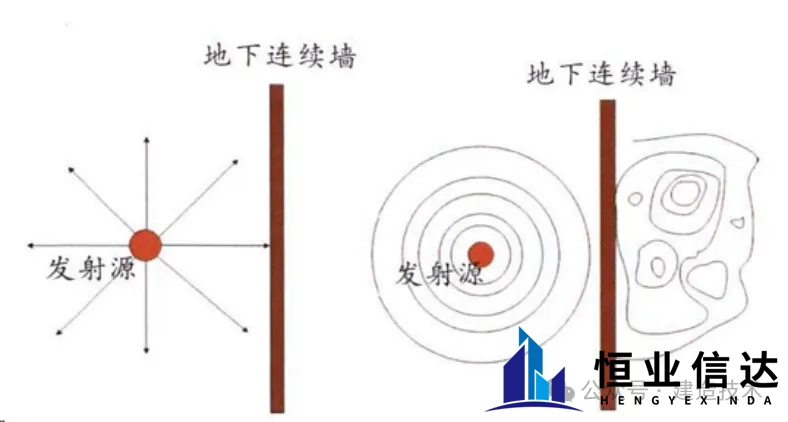

地下连续墙无渗漏点时电场线与等势线分布图

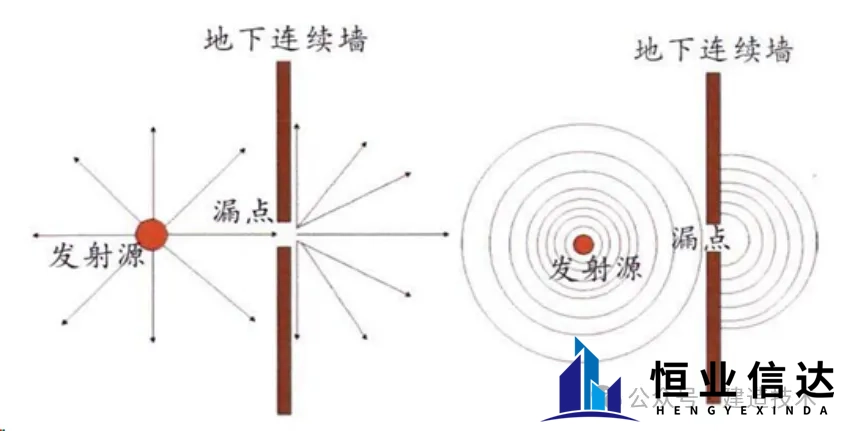

地下连续墙有渗漏点时电场线与等势线分布


02

技术特点

FGM技术检测地下连续墙渗漏点具有以下特点

技术先进,检测迅速,检测精度高,不损害建(构)筑物

03

检测应用及安放

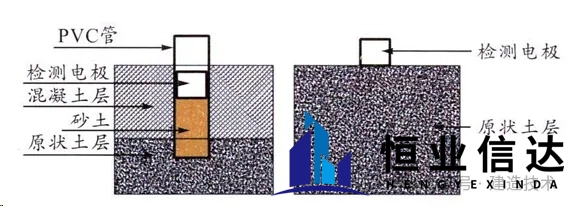

检测传感器的安放要保证检测传感器接触到土壤。

在混凝土浇筑完成的部位,需要对混凝土层进行钻孔到原状土层,然后将PVC管插人到钻孔内,管内灌人砂土,放人检测电极。

在混凝土未浇筑的部位,可以直接将检测传感器放在原状土层上。

检测电极放置
