供热管网漏水原因、损失、查漏方法及应用探讨

地下供热管道漏水成因复杂多样，经对漏水原因统计分析，热力管道漏水主要源于以下因素：

1. 管材与管件质量问题：若管材、管件本身存在质量缺陷，在长期使用过程中易出现漏水情况。

2. 接头焊接质量问题：接头焊接工艺不佳，焊接处强度不足，易在压力作用下产生裂缝，导致漏水。

3. 管道防腐、保温不佳：防腐、保温措施不到位，会使管道易受外界环境侵蚀，加速老化，增加漏水风险。

4. 其他工程施工影响：周边其他工程施工时，可能对供热管道造成意外损伤，引发漏水。

5. 水压过高与水锤破坏：水压过高或水锤现象产生的冲击力，可能破坏管道结构，造成漏水。

6. 交通负载大以及土壤沉降：交通负载大和土壤沉降会使管道受力不均，产生变形甚至破裂，导致漏水。

7. 冬季低温，埋层较浅：冬季低温环境下，若管道埋层较浅，易受冻胀影响而破裂漏水。

8. 水质较差、管道内部腐蚀：水质差会加速管道内部腐蚀，降低管道使用寿命，引发漏水。

9. 管道使用年限超期：管道使用年限过长，材料老化，性能下降，漏水风险增大。

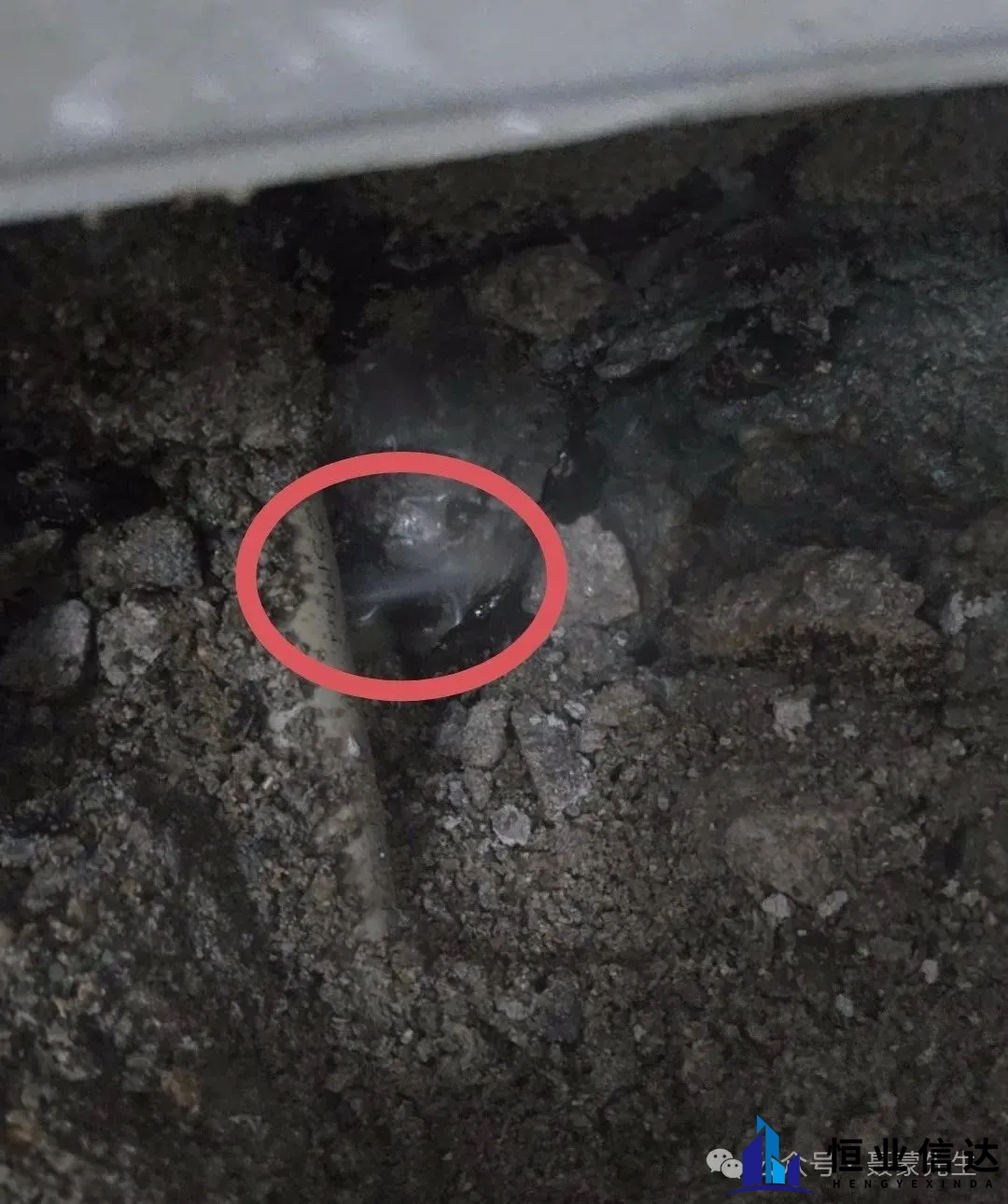

供热管道因腐蚀老化、荷载震动、管道质量、施工质量及使用年限等多种因素影响，不可避免会发生泄漏。部分漏水点因各种原因无法返至地面，形成暗漏，导致成品水流失，造成经济损失，还存在安全隐患。及时检出暗漏点，对供水用水单位漏损控制意义重大，可挽回经济损失，消除安全隐患，提升企业经济效益和社会效益。

漏水造成的损失和成本可分为直接损失和间接损失。直接损失主要包括自来水成本、加热水的燃煤损失和耗电损失、水处理成本以及人工维修成本等。间接损失则包括失水造成系统失调、系统补水导致供热温度降低对收费工作的影响、加速水泵等设备老化以及对企业形象造成的负面影响等。

（一）依据热网水量失衡判断

热网为带压闭式循环系统，正常运行时水量恒定。当热网泄漏时需补水，有水从外部漏入热网时需放水，以维持水量动态平衡。可根据首站补水量、放水量和回水压力曲线的统计与分析，判断热网泄漏状况，确定检漏方向，有针对性开展检漏工作。这是发现热网泄漏较为直观的方式。

（二）依据压力异常判断

将热网视为密闭有压容器，若存在泄漏，其压力会随时间推移与周围环境压力趋于一致，压力变化速率取决于容器容积和泄漏量。同理，热网中有泄漏的管段被隔离开后，该部分压力最终也会与周围环境压力趋于一致，且首站补水量会减少，这是隔离检漏法的技术依据。

（三）依据温度异常判断

热水泄漏后，会使漏点上方地面温度升高，也会使漏点附近其他地下管线井室温度异常升高。因此，可通过温度异常查找管网上的漏点。

（四）依据声音异常判断

泄漏发生时，在压力作用下，从泄漏处喷射出的水与泄漏处摩擦，声音沿管道传至附近的阀门或补偿器；同时，水喷射到泄漏处周围土壤上也会产生声音，通过土壤传到地面。

根据以上技术依据，查漏方法有阀栓听音法、路面听音法、相关法、区域装表法、气体探测法以及测温法。但热力管道外部有较厚保温层，声音传递衰减，使用声学探测仪器时需多加判断。目前行业内有两种热力管道测漏收费方式：一是根据需检测管道长度收费，一般按检测地点、管道材质、检测难度等收取 4000 - 6000 元/km；二是根据检测出漏水点数收费，一般按漏水点管径大小收取 3000 - 10000 元。在实际供热运行中，应根据实际情况选择合适的一种或多种测漏方法，以减少费用，降低供热成本。

（一）阀栓听音法和路面听音法

这两种方法采用的仪器为听音杆和听漏仪，要求工人经验丰富，环境噪声较小，一般需在晚上进行。由于暖气管道有保温层，只有当压力较高、漏量较大时，效果才会明显，室内管道查漏效果较好。

（二）相关法

相关法是根据对漏水产生的异常声音进行相关分析来计算漏点位置。只需将两个探头安装在管道两端，逐段检测即可确定漏水点位置，对热力管道漏水检测效果较为理想。但在一些地区，热网设置的阀门、补偿器数量较少，阀门之间管道距离较长，会使漏水音信号衰减程度增加，对于漏量较小的漏点，有时难以测出。

（三）区域装表法

区域装表法是在管段两端安装压力表，根据压差进行分析、判断。但装表位置难找，一般只能在停热后用于管网分段查漏。

（四）测温法

测温法对于管道明确、供暖面积较小的区域具有一定可行性，但对于地形复杂、供暖面积广大的情况具有局限性。

由此可见，供暖管道漏水点探测除使用专业仪器探测效果较为理想外，其他方法均有较大局限性。同时，供暖管道漏水点探测对操作人员的技术素养和工作经验要求较高，能探测自来水、消防、喷淋管道漏水点的技术人员，不一定能解决供暖管道漏水点探测问题。因此，行业间应加强相互交流和学习探讨，推动新技术、新设备不断涌现，促进查漏技术和方法持续提升。

供热系统失水问题是困扰供热企业的难题，失水会造成能源损失，影响供热系统正常运行。解决该问题的根本出路在于加强对管网基础管理工作的投入，重点做好预防工作，从管网全寿命周期角度系统考虑，重视规划、设计、施工、验收、运行的每一个环节，才能真正防止供热系统失水。同时，要加大新技术、新材料、新工艺的应用，为热网泄漏的控制奠定坚实基础。

【参考文献】

１. 董壮进，廖荣平，王淮，等．供热管网系统泄漏与堵塞的诊断[J]．煤气与热力，2000，20(3)：192-194．
