最新市政管道智慧检测工艺

本文档系统阐述五种主流市政管道智慧检测工艺，分别为探地雷达管道位置走向检测、电子听漏仪给水管道漏水检测、QV潜望镜工作井状况检测、CCTV机器人管道内部状况检测、3D声纳仪管道内部状况检测。每种工艺均从检测设备配备、适用范围、检测精度、检测方法和步骤、检测核心要点五个维度详细说明，规范市政管道智慧检测作业流程，保障管网检测精准、高效、无损开展。

一、探地雷达检测市政管道位置走向工艺

（一）检测设备配备

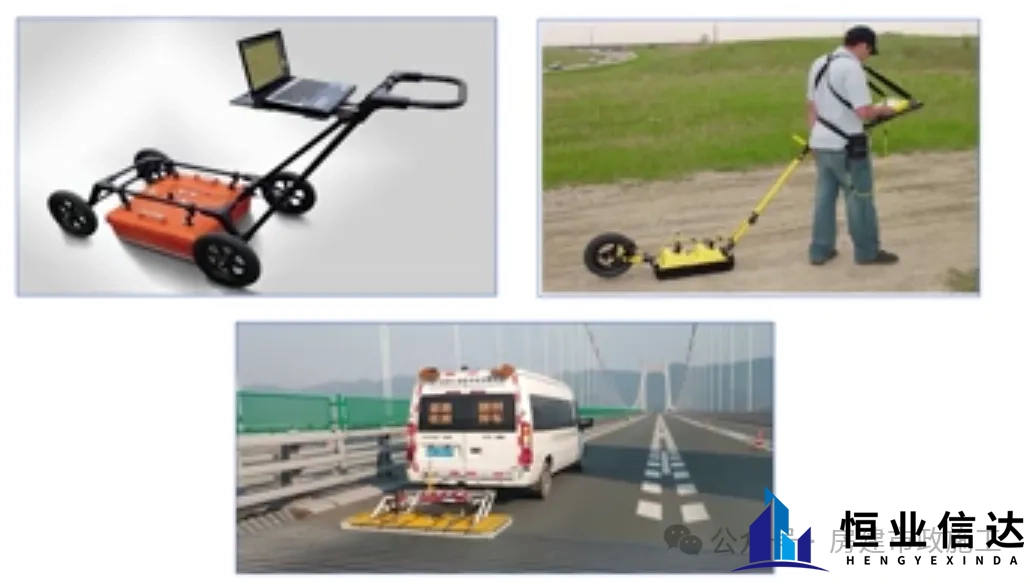

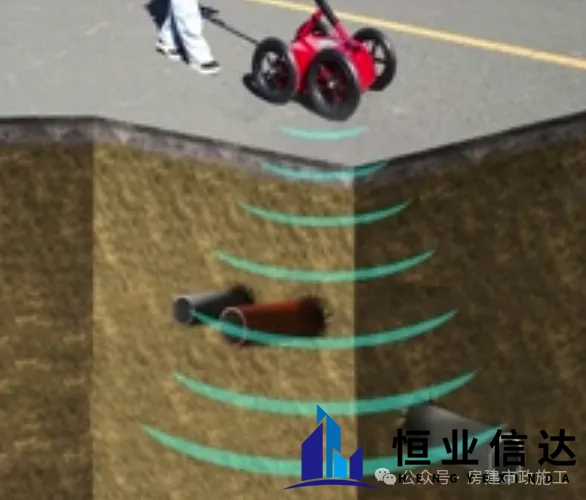

核心设备为市政专用便携式探地雷达主机，配套高、低频双组天线、GPS定位模块、高清数据采集终端、深度校准标尺、车载电源、数据存储硬盘及防护配件。高频天线适用于浅层管道精细探测，低频天线适配深层深埋管道探测；GPS模块可实时同步探测点位坐标，实现管道位置精准定位与轨迹溯源；设备搭载智能成像系统，可实时生成地下管线二维剖面图像与三维轨迹模型，无需开挖即可直观呈现管道分布状态。

（二）适用范围

适用于城市市政各类埋地管道的位置、走向、埋深探测，涵盖给水、排水、燃气、电力通信套管等非金属及金属管道。可适配沥青路面、水泥路面、土路、绿化带等各类地表工况，尤其适合老旧城区无图纸、管线密集交叉、地下情况复杂的区域管线普查。不受地面通行、浅层杂物轻微干扰，可实现大面积、长距离管道快速摸底排查，不适用于岩层密度极高、地下金属构件密集的强干扰区域。

（三）检测精度

常规探测深度0.5–8m，管道平面位置定位精度±10cm，埋深检测精度±15cm；浅层（0.5–3m）管道精准探测精度可提升至平面±5cm、埋深±8cm。管线走向轨迹偏差≤0.5°，可清晰区分间距≥20cm的并行管线，能够精准识别管道弯折、分叉、偏移等走向异常情况，满足市政管网普查、施工前管线摸排、管线档案更新的精度要求。

（四）检测方法和步骤

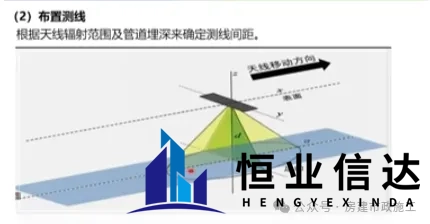

1. 前期准备：清理检测作业面地表杂物、碎石、积水，平整检测路面；根据施工图纸及现场摸排情况，划定检测区域，规划网格状探测路线；开机调试设备，完成天线频率校准、GPS定位校准、深度参数初始化，测试设备信号稳定性。

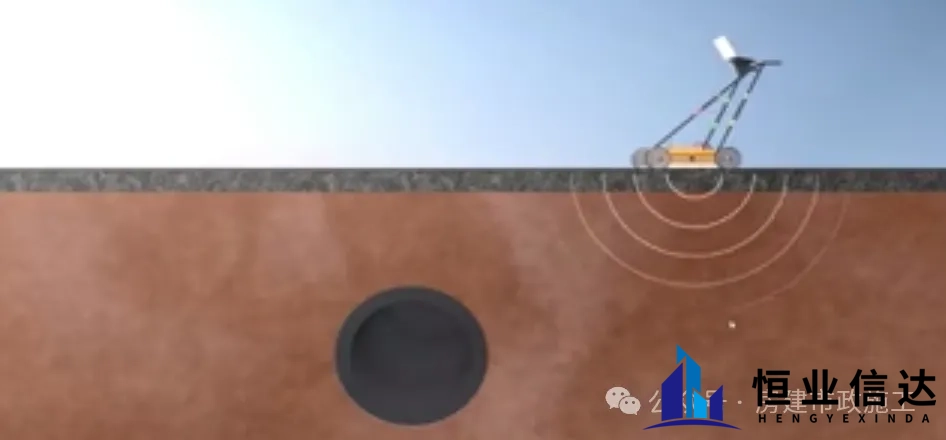

2. 现场探测作业：操作人员手持雷达设备，沿规划路线匀速平稳推进，推进速度控制在0.8–1.2m/s，全程保持天线与地面平行、无悬空无倾斜；对管线密集、疑似分叉、弯折区域，采用加密网格复测，重点捕捉管线轮廓信号。

3. 数据采集存储：探测过程中实时采集地下介质反射信号，设备自动生成实时剖面图像，同步绑定GPS点位坐标；对异常管线位置、走向突变点做好标记，单独留存高清数据图像，完整记录探测轨迹数据。

4. 后期数据处理：将采集数据导入专业处理软件，过滤地面杂物、地下钢筋等干扰信号；拟合管道完整走向轨迹，精准测算管道埋深、管径、偏移位置，生成管线平面分布图、走向轨迹图及检测数据报告。

（五）检测要点

1. 作业时设备移动速度必须均匀，严禁忽快忽慢、停顿偏移，避免造成图像模糊、信号缺失，导致管线定位偏差。

2. 避开大型金属构件、高压线缆、密集钢筋区域作业，若无法规避，需通过多次复测、参数微调过滤干扰信号，保证数据有效性。

3. 深浅层管道探测需匹配对应天线，浅层管道选用高频天线提升精度，深层深埋管道切换低频天线保障探测深度。

4. 检测数据需与现场地标、道路轴线精准对应，确保最终管线走向图纸可直接用于市政施工、管网改造作业。

二、电子听漏仪检测给水管道漏水点工艺

（一）检测设备配备

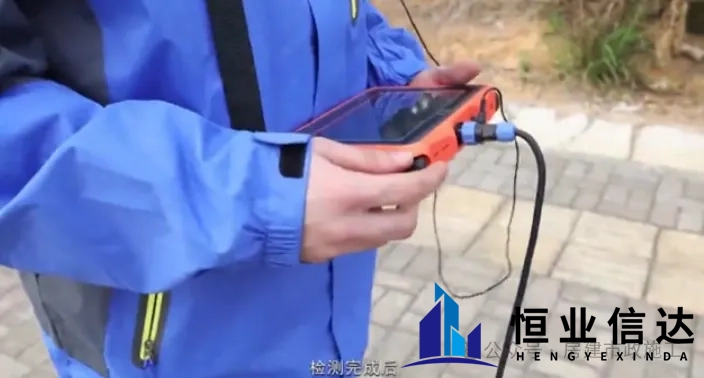

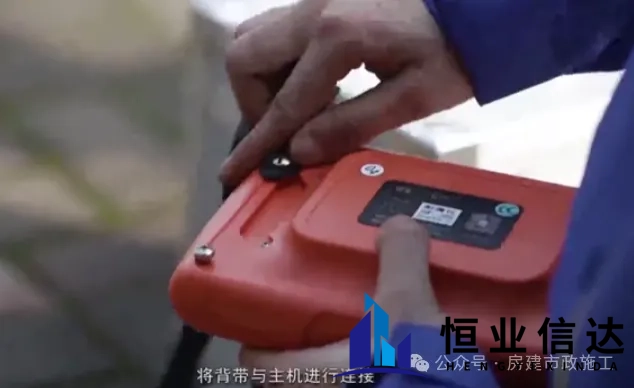

采用高精度智能电子听漏仪整套设备，主要包含地面听音主机、高灵敏度拾音传感器、管道接触式探头、无线降噪耳机、数据分析仪、续航锂电池、校准工具及配套收纳设备。设备搭载智能滤波系统，可自动过滤环境噪音，精准捕捉管道漏水产生的20–2000Hz专属声波信号，部分高端机型配备漏水信号图谱实时显示、漏点智能预判功能，可同步记录检测声波数据。

（二）适用范围

专门用于市政给水管道（铸铁管、钢管、PE管、水泥管等）暗漏、微漏、明漏点位检测定位，适配市政主干道、小区管网、城郊给水主管等各类埋地给水管道。可检测常规压力供水管道，适用于不开挖、不破坏路面的无损检漏作业，尤其适合夜间低噪音环境下的精准检漏，不适用于管道完全停水、无水压及管网压力过低的工况。

（三）检测精度

常规工况下漏点定位精度±0.5m，精准模式下定位精度可达±0.2m；可识别微小渗漏、常规渗漏、大面积渗漏等不同等级漏水信号，可区分漏水声波与水流冲击、管道振动、环境噪音等干扰信号，漏点识别准确率≥95%，能够精准定位浅层、中层埋地给水管道隐蔽漏点。

（四）检测方法和步骤

1. 前期准备：确认给水管道正常稳压运行，记录管网运行压力；排查检测区域环境，避开施工噪音、车流噪音、水泵运行噪音干扰，优先选择夜间、清晨安静时段作业；开机调试设备，完成传感器灵敏度校准、降噪参数设置、声波频率阈值调试。

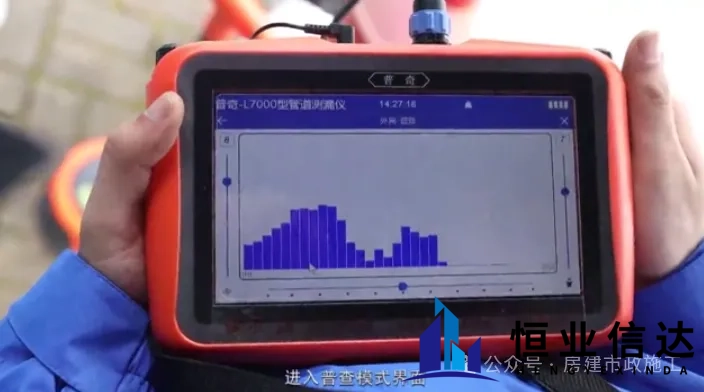

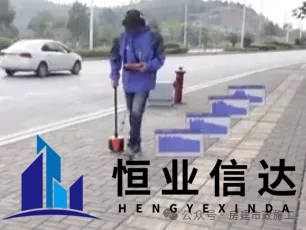

2. 初步普查定位：采用地面听音模式，将拾音传感器平稳放置在管道走向对应的地面点位，每隔1–2m布设一个检测点，逐点采集地下声波信号；通过主机显示的声波强度、波形变化，初步锁定漏水异常区域。

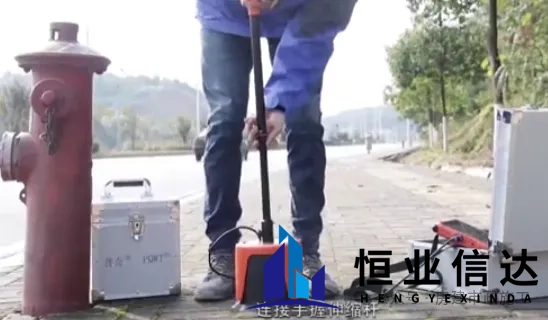

3. 精准复测定位：对初步锁定的异常区域，缩小检测间距至0.3–0.5m，反复多点听音对比；切换管道接触式探头，在阀门、消火栓、管道裸露点位辅助检测，结合声波强弱变化、波形特征，精准判定漏点中心位置。

4. 数据记录复核：标记精准漏点位置，记录检测声波图谱、检测环境、管网压力等数据；对疑似漏点进行多次交叉复测，排除干扰误判，确认无误后整理检测数据，出具漏点检测报告。

（五）检测要点

1. 检测必须保障管道处于稳压供水状态，管网压力不足会导致漏水声波微弱，极易出现漏检、误检情况。

2. 严格规避环境噪音干扰，作业时远离施工机械、通行车辆、排水水流等噪音源，噪音过大时段暂停作业。

3. 区分漏水声波与管道接口振动、水流湍流、地下空洞回声等伪信号，通过波形、频率、多点对比方式精准甄别真实漏点。

4. 老旧管网、复杂交叉管网需结合管线走向图纸检测，避免因管线偏移导致检测点位偏差，保障定位精准度。

三、QV潜望镜检测工作井状况工艺

（一）检测设备配备

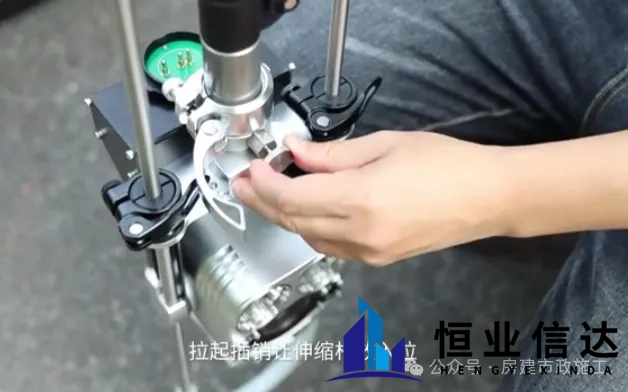

核心设备为市政管道高清QV伸缩式潜望镜，配备可伸缩加长杆、360°旋转高清摄像头、红外补光灯、高清显示屏、无线传输模块、大容量锂电池、防水防护外壳、角度调节旋钮。摄像头支持高清实时成像、自动对焦、逆光补偿，可适应井下昏暗、潮湿环境；伸缩杆可自由调节长度，适配不同深度工作井；设备自带视频录制、抓拍、点位标记功能，全程可视化记录检测过程。

（二）适用范围

主要用于市政排水、给水、燃气等各类管道工作井、检查井、阀门井的内部状况检测，同时可检测管道井口及井内1–5m范围内的管段入口工况。适用于井内无积水、少量积水、无大量淤积堵塞的工作井检测作业，可排查井体结构缺陷、井口连接管道异常，不适用于井内高水位、淤积严重、有毒有害气体超标、空间过于狭窄的工作井。

（三）检测精度

视频成像分辨率1080P，可清晰识别≥2mm的细微裂缝、孔洞、破损缺陷；井体结构变形、墙面脱落、砂浆破损等病害识别准确率≥98%；可精准记录缺陷位置、尺寸、形态，角度调节精度±1°，伸缩定位精度±5cm，能够完整捕捉工作井全方位结构及附属设施状态。

（四）检测方法和步骤

1. 前期安全准备：作业前开启工作井井盖，通风换气15–30分钟，检测井内有毒有害气体浓度，确认气体达标、无安全隐患后方可作业；清理井口周边杂物，避免杂物坠落井内。

2. 设备调试组装：组装潜望镜伸缩杆，调试摄像头焦距、亮度、角度，开启红外补光、视频录制功能；测试无线传输、实时显示功能，确保设备成像清晰、运行正常。

3. 井下检测作业：将调试完成的潜望镜缓慢伸入工作井内部，从井口自上而下、从井壁到井底全方位扫描检测；通过伸缩杆调节检测深度，旋转摄像头覆盖井体360°无死角，重点排查井壁裂缝、破损、渗漏、脱落、变形，井底淤积、杂物，井口管道接口错位、堵塞等问题。

4. 数据留存整理：检测全程不间断录制视频，对发现的缺陷点位实时抓拍、标记位置、备注病害类型；单井检测完成后，缓慢收回设备，检查设备完好性，留存完整的视频、图像资料。

5. 后期整理归档：汇总各工作井检测影像资料，梳理病害类型、数量、位置，形成工作井状况检测台账及检测报告。

（五）检测要点

1. 严格落实井下安全作业规范，必须先通风、检测气体，严禁气体超标、密闭缺氧环境下作业，防范中毒、窒息安全事故。

2. 设备伸入井下时缓慢平稳操作，避免摄像头、伸缩杆碰撞井壁、井底，防止设备损坏及影像抖动模糊。

3. 检测需做到全方位无死角，重点排查井体阴阳角、管道接口、井底等易出现病害的隐蔽位置，杜绝漏检。

4. 井内光线昏暗时必须开启红外补光功能，调节合适亮度，避免曝光过度或光线不足影响缺陷识别。

四、CCTV机器人检测市政管道内部状况工艺

（一）检测设备配备

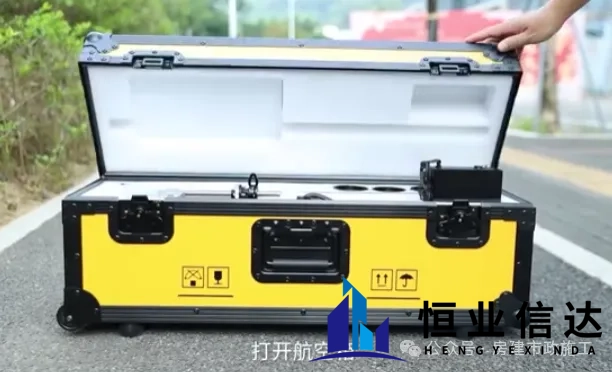

采用市政管道专用CCTV爬行机器人检测系统，整套设备包含履带式爬行机器人主机、高清云台摄像头、智能控制系统、有线传输线缆、便携式操控终端、电源设备、辅助照明系统、里程计数模块、缺陷智能识别软件。机器人具备防水、防滑、防倾倒功能，可自适应不同管径管道；摄像头可360°旋转、自动对焦、变焦，支持高清视频实时传输；里程模块可精准记录检测距离，软件可自动识别、标注、统计管道内部各类缺陷。

（二）适用范围

广泛适用于市政排水、雨水、污水、给水等圆形、矩形市政管道内部全方位检测，适配管径DN300–DN2000的各类管道。可检测管道内部结构性缺陷（裂缝、变形、错口、脱节、破损、坍塌）和功能性缺陷（淤积、结垢、树根侵入、障碍物、渗漏），适用于管道无水、少量积水工况，是市政管道内部病害精细化检测、管网健康评估、修复前摸底的核心工艺，不适用于管道满水、淤积堵塞严重无法通行、管径过小的管道。

（三）检测精度

里程定位精度±1cm，缺陷位置精准定位；可识别≥1mm的细微裂缝、孔洞、管壁磨损等缺陷；管道变形、错口、脱节等结构性病害尺寸测量精度±2mm；缺陷智能识别准确率≥96%，视频成像清晰稳定，可完整还原管道内部原貌，满足市政管道检测验收、病害定级、修复方案设计的精度标准。

（四）检测方法和步骤

1. 管道预处理：检测前疏通管道，清理管内淤积、杂物、障碍物，排除管内积水，保障机器人可平稳通行；清理工作井井口，平整作业通道。

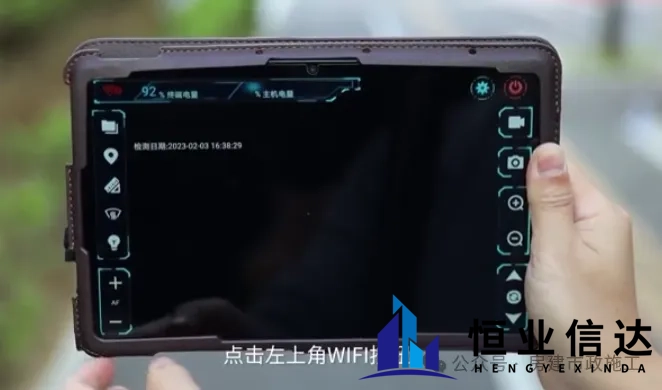

2. 设备调试：组装CCTV机器人设备，连接操控终端、传输线缆，开机测试机器人行走、转向、摄像头旋转、照明、视频传输、里程计数功能；校准里程参数、图像参数，确保设备运行正常、数据精准。

3. 下井就位：将机器人平稳放置于管道入口中心位置，调整摄像头角度，对准管道内部中轴线，做好检测准备。

4. 管道巡航检测：通过操控终端控制机器人匀速向前行驶，行驶速度控制在0.1–0.3m/s，全程保持平稳匀速；实时观察传输影像，对管道内壁、接口、底部、顶部全方位监测，遇到疑似缺陷点位时暂停行驶，放大对焦拍摄高清影像，标记缺陷类型、位置、尺寸。

5. 返程复核：单段管道检测完成后，控制机器人低速返程，对重点缺陷点位二次复核，确认病害信息无误；全程录制检测视频，同步留存所有缺陷影像资料。

6. 数据处理归档：利用配套软件整理检测数据，统计缺陷类型、分布位置、病害程度，按照市政管道检测规范完成病害定级，生成标准化管道内部检测报告。

（五）检测要点

1. 机器人行驶速度严格可控，严禁高速行驶，避免影像模糊、里程计数偏差，确保缺陷无漏检、数据无误差。

2. 管道预处理必须到位，管内积水、淤积、杂物过多会导致机器人卡顿、倾倒，影响检测连续性和精准度。

3. 检测过程中保持线缆匀速收放，避免线缆拉扯、缠绕、卡顿，保障设备信号稳定传输。

4. 对管道弯头、变径、接口、分叉等特殊位置重点检测，反复核对影像，精准判定病害隐患。

5. 严格按照行业规范对缺陷分级分类，保障检测报告可直接用于管网运维、修复施工。

五、3D声纳仪检测市政管道内部状况工艺

（一）检测设备配备

核心设备为市政管道专用3D声纳检测系统，包含3D高频声纳探头、数据采集主机、实时成像终端、漂浮式作业平台、防水线缆、GPS定位模块、数据处理软件。设备采用1800kHz高频声呐扫描技术，可实现360°全方位旋转扫描，能够在有水工况下采集管道内部三维点云数据，自动生成管道断面轮廓、淤积厚度、内壁形态三维模型，具备数据实时存储、三维建模、量化分析功能。

（二）适用范围

专门适配市政满水、高水位、无法排空积水的排水、雨水、污水管道内部检测，尤其适用于大管径（≥DN800）、积水严重、淤泥淤积的管道工况。主要用于检测管道内部积泥、积砂厚度、管壁腐蚀、管道变形、断面缺损、水下障碍物等病害，可精准测算管道过流断面损失，弥补CCTV机器人无法水下作业的短板，是含水管道健康检测的核心工艺。

（三）检测精度

声纳扫描最小分辨率5mm，横向检测精度8mm，管道断面尺寸测量精度±10mm；淤积厚度检测精度±5mm，管道变形、内壁缺损量化精度高；3D建模还原度≥98%，可精准测算管道过流面积损耗、淤积体积，点位定位精准，数据重复性强，满足含水管道病害量化评估、清淤工程量核算的精度要求。

（四）检测方法和步骤

1. 作业准备：排查检测管道水位、水流速度，确认水流平稳、无剧烈湍流；清理井口及管道入口漂浮杂物，避免遮挡声纳探头；组装设备，调试声纳波束角度、扫描频率、采集参数，完成设备校准。

2. 设备布设：将3D声纳探头固定于漂浮平台，平稳放置在管道入口水面中心位置，连接防水传输线缆，确保探头完全入水、姿态平稳，无倾斜、无晃动。

3. 扫描采集作业：控制漂浮平台匀速向管道内部推进，推进速度≤0.3m/s，避免图像拖影失真；探头全程360°旋转扫描，实时采集管道内壁、水下淤积、断面形态的声纳数据，同步传输至终端生成实时剖面图像。

4. 重点区域复测：对淤积厚度异常、管道变形、断面缺损的点位，降低推进速度，加密扫描频次，多角度采集数据，保障病害数据完整精准。

5. 数据建模分析：作业完成后导出原始扫描数据，通过专业软件生成管道三维立体模型、断面对比图，量化测算淤积厚度、管道变形量、过流断面损失，统计病害分布情况，出具检测分析报告。

（五）检测要点

1. 作业时严格控制设备推进速度，速度过快易造成扫描图像拖影、数据缺失，影响建模精度。

2. 保障检测水流平稳，管道内水流湍急、波浪过大时暂停作业，避免探头晃动导致扫描数据偏差。

3. 合理设置声纳波束角，常规工况波束角≤0.8°，保障近距离检测精度，精准捕捉细微病害及淤积变化。

4. 检测全程保持探头姿态水平稳定，严禁倾斜、触碰管壁及淤积层，防止设备损坏和数据失真。

5. 结合管道管径、水位调整扫描参数，大管径高水位管道适当提升扫描频次，确保全方位覆盖无死角。
