非开挖方法寻找地下管道漏水点及气体注入法

寻找地下管道漏水点确实有很多非开挖方法，这些方法可以大大减少破坏性、节省成本和时间。气体注入法（通常使用氢气或氦气）是其中一种非常有效且常用的技术。

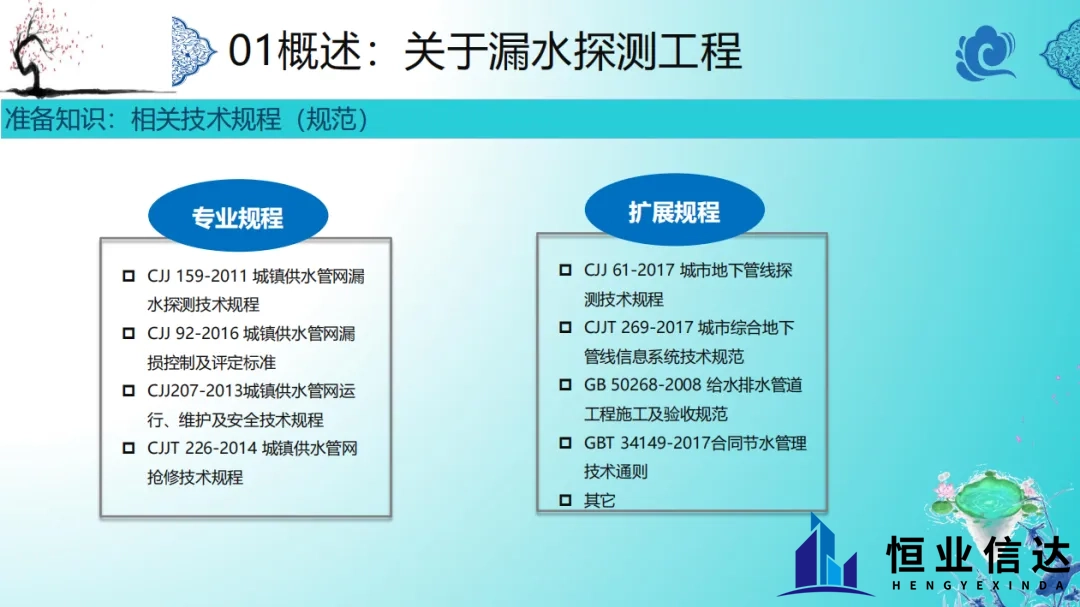

一、主要的非开挖地下管道漏水点检测方法

1. 声学/听音检测法：

• 地面听音杆/电子听漏仪： 技术人员沿管线走向在地面用听音杆或高灵敏度麦克风（听漏仪）监听漏水噪音。

• 相关仪： 在管道暴露点（阀门、消防栓等）放置两个高精度传感器，捕捉漏水噪音传播到两个点的时间差，通过声速计算漏水点位置。精度很高，尤其适合长距离和嘈杂环境。

• 噪音记录仪： 在管道关键节点放置多个记录仪，长时间（如夜间）记录噪音，通过分析异常噪音源定位漏水点。

• 原理： 漏水点会产生特定频率的噪音（嘶嘶声或喷溅声），并沿管道或周围土壤传播。

• 方法：

• 地面听音杆/电子听漏仪： 技术人员沿管线走向在地面用听音杆或高灵敏度麦克风（听漏仪）监听漏水噪音。

• 相关仪： 在管道暴露点（阀门、消防栓等）放置两个高精度传感器，捕捉漏水噪音传播到两个点的时间差，通过声速计算漏水点位置。精度很高，尤其适合长距离和嘈杂环境。

• 噪音记录仪： 在管道关键节点放置多个记录仪，长时间（如夜间）记录噪音，通过分析异常噪音源定位漏水点。

• 优点： 应用广泛，设备相对成熟。

• 缺点： 受背景噪音、管道材质（塑料管噪音小）、埋深、土壤类型、水压影响大；需要经验丰富的技术人员。

2. 气体示踪检测法（即气体注入法）：

• 灵敏度极高，能检测微小渗漏。

• 受背景噪音和管道材质影响小。

• 定位精度高（可达厘米级）。

• 特别适合塑料管（噪音小）、大口径管、埋深较大、环境噪音大、非压力管（需临时加压）等声学法困难的情况。

• 氢气成本低，易获取（现场电解水生成氢氮混合气）；氦气惰性更安全但成本高。

• 原理： 向管道内注入安全、易探测的示踪气体（通常是氢气或氦气）。气体在压力下会从漏水点逸出，渗透到地表土壤中。使用高灵敏度气体探测器在地表扫描，检测气体浓度异常升高的点，即为漏水点上方。

• 方法： （详见下文第二部分具体实施步骤）

• 优点：

• 灵敏度极高，能检测微小渗漏。

• 受背景噪音和管道材质影响小。

• 定位精度高（可达厘米级）。

• 特别适合塑料管（噪音小）、大口径管、埋深较大、环境噪音大、非压力管（需临时加压）等声学法困难的情况。

• 氢气成本低，易获取（现场电解水生成氢氮混合气）；氦气惰性更安全但成本高。

• 缺点： 需要向管道注入气体并建立压力；需要专业设备和训练有素的人员；存在一定的安全风险（氢气可燃，需严格操作）。

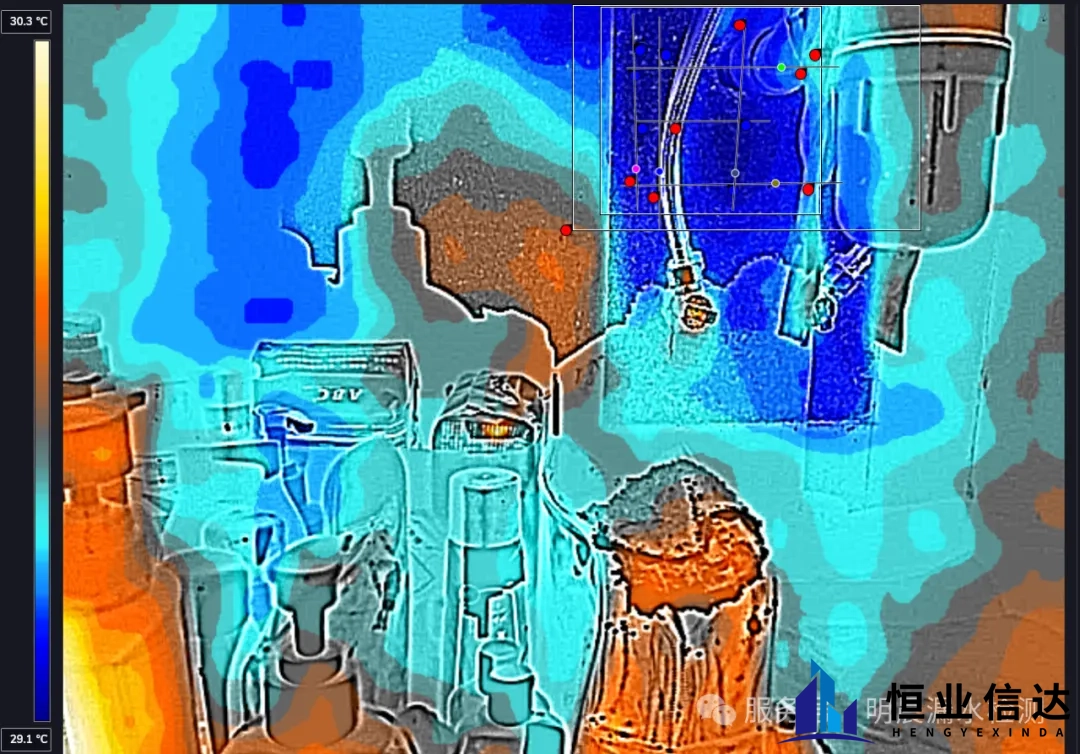

3. 红外热成像法：

• 原理： 泄漏的水会改变周围土壤的温度分布（通常使土壤变凉或变暖，取决于水温与地温的差异）。红外热像仪可以探测到地表微小的温度异常区域。

• 方法： 在特定时间段（如清晨或傍晚，地表温度变化时），用红外热像仪扫描目标区域。

• 优点： 非接触、扫描速度快、覆盖面积大。

• 缺点： 受天气（风、雨、阳光）、地表覆盖物（植被、沥青）、埋深、泄漏量、水温与地温差影响大；通常用于辅助定位或初步筛查，精度不如前两种方法。

4. 探地雷达法：

• 原理： 向地下发射高频电磁波，通过接收反射波来分析地下介质的差异。漏水导致土壤含水量和电导率变化，可能产生反射信号异常。

• 方法： 在地面推着GPR设备进行网格状扫描。

• 优点： 能探测地下物体和结构，提供剖面图。

• 缺点： 主要不是用来直接找漏水的。土壤含水变化原因很多（自然渗水、土层差异等），难以准确区分漏水；解译复杂，需要专家；在粘土或高导电性土壤中穿透深度有限；对塑料管定位困难；更适合辅助确定管线位置或检查回填空腔。

5. 示踪剂检测法：

• 原理： 向管道水中加入可探测的化学或荧光示踪剂。在漏水点，示踪剂随水渗出到土壤，在地表或检查井中使用特定仪器（如紫外线灯检测荧光剂）或取样分析来探测。

• 方法： 投放示踪剂，等待其随水流到达可能泄漏区域，然后在地表探测或取样。

• 优点： 可用于无压管道或复杂管网。

• 缺点： 可能污染水质（需选用环境友好型）；探测需要时间等待示踪剂扩散；精度相对较低；受土壤渗透性影响大；成本较高且操作复杂。

二、气体注入法（氢气/氦气示踪法）具体实施步骤

1. 前期准备与安全评估：

• 确认管道信息： 了解管道材质、走向、埋深、管径、阀门位置、压力状况等。

• 风险评估： 评估工作区域环境（是否有密闭空间、易燃物、其他地下设施如电缆燃气管）、土壤透气性。氢气具有可燃性（爆炸极限4%-75%），安全是首要考虑！

• 获得许可： 必要时关闭部分管道或进行隔离。

• 设备检查： 确保气体发生器、减压阀、压力表、软管、探测器、个人防护装备（PPE）等状态良好。探测器需校准。

2. 连接与气体注入：

• 对于压力管道：缓慢注入气体，使其与管内水混合。目标是建立略高于正常水压的气体压力（或维持原压）。氢气混合气通常控制在远低于4% 的体积浓度（安全范围）。

• 对于无压/低压管道：需先排空部分水或利用高位差，建立一定的气体空间和压力（常为0.5-2 bar）。可能需要专用气囊或封堵设备分隔管段。

• 接入点选择： 找到合适的管道接入点（如消防栓、排气阀、水表等）。可能需要安装临时接头。

• 注入系统连接： 将气体发生器（电解水制氢机产生5%氢+95%氮混合气，或氦气瓶）通过减压阀、流量计、压力表连接到管道。

• 注入气体：

• 对于压力管道：缓慢注入气体，使其与管内水混合。目标是建立略高于正常水压的气体压力（或维持原压）。氢气混合气通常控制在远低于4% 的体积浓度（安全范围）。

• 对于无压/低压管道：需先排空部分水或利用高位差，建立一定的气体空间和压力（常为0.5-2 bar）。可能需要专用气囊或封堵设备分隔管段。

• 保压与平衡： 关闭注入阀，让系统保压一段时间（数十分钟到几小时，取决于管道长度和泄漏大小），使气体有足够时间扩散到整个目标管段并从泄漏点逸出。

3. 地表检测：

• 规划检测路径： 根据管线图，在地面沿管线走向规划检测路线。对于不确定区域，可进行网格状扫描。

• 使用气体探测器： 技术人员手持高灵敏度（可达ppb级）的氢气探测器（或氦气质谱仪探头）贴近地面（或插入土壤探针孔中），以缓慢稳定的速度沿管线行走扫描。

• 识别泄漏信号： 探测器实时显示气体浓度。当经过泄漏点上方时，从土壤中逸出的气体会导致探测器读数显著升高，并伴有声光报警。峰值点通常对应泄漏点的正上方。

• 精确定位： 在发现异常信号区域，缩小范围进行更密集的网格化测量，找到浓度最高的中心点。可在地面做标记。

4. 验证与记录：

• 复测确认： 对标记点进行复测，确保信号稳定可重复。

• 记录信息： 详细记录泄漏点位置坐标、浓度读数、埋深估算（有时可根据信号强度或使用探针深度测量辅助判断）、环境条件等。

• 安全排放： 检测结束后，通过安全方式（如开放阀门到大气）缓慢释放管道内的气体，避免突然泄压。

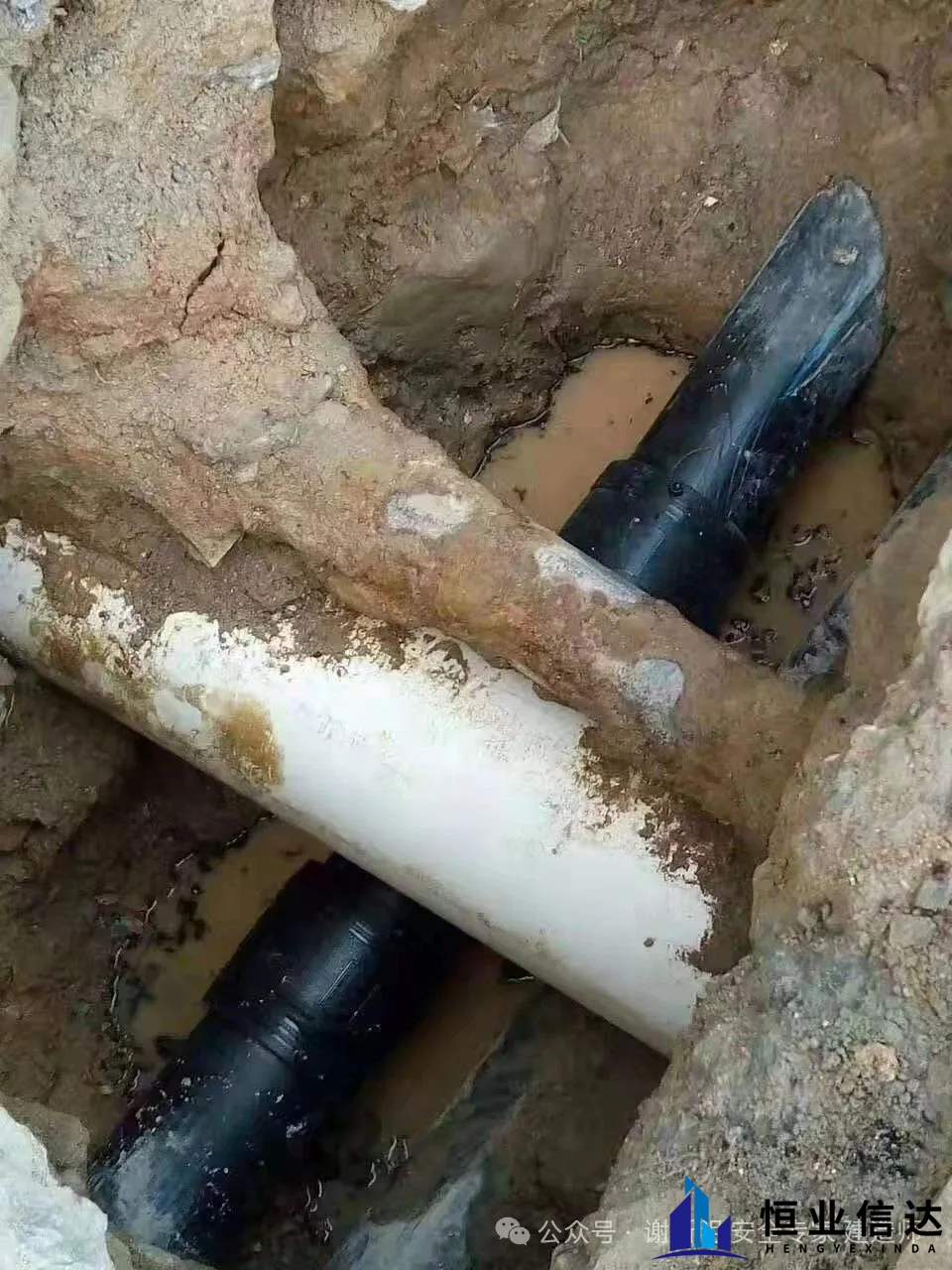

5. 开挖修复（非本方法，但后续）： 根据气体法精确定位的标记点进行最小范围的开挖，修复漏点。

三、气体注入法关键注意事项

• 安全第一！ 严格遵守氢气安全操作规程：现场严禁烟火、使用防爆设备、保持通风、监测环境氢气浓度、人员佩戴PPE（安全眼镜、手套等）。

• 设备校准： 气体探测器必须在使用前进行校准，确保准确性。

• 技术人员经验： 操作人员需经过专业培训，熟悉设备、原理、安全规程和信号解读。

• 土壤条件： 非常密实或饱和水的土壤会阻碍气体逸出，影响检测效果。干燥、疏松的沙质土效果最佳。

• 天气影响： 强风会吹散地表气体；大雨可能将气体封闭在土壤下或冲走。选择相对平静、干燥的天气进行。

• 背景气体： 了解环境中是否存在其他氢气源（如某些细菌活动、工业排放），避免误判。

总结

气体注入法（尤其是使用安全配比的氢氮混合气）是一种高效、灵敏、精准的非开挖漏水检测技术，特别适用于传统声学法难以解决的场景（如塑料管、深埋管、低压力/无压管、高噪音环境）。其成功实施依赖于专业的设备、严格的安全控制以及经验丰富的技术人员。在选择检测方法时，需要综合考虑管道状况、环境条件、成本预算和所需精度。对于复杂或重要的泄漏问题，有时会结合多种方法进行综合检测验证。
