“我这装修才12年，怎么水管就破了，是不是质量太差？”近期，来自别墅业主的投诉并非个例。别墅售后单量明显增多，漏水问题频频发生，这背后究竟是何原因？
经深入排查，发现所有大宅漏水事故都存在清晰的共性原因：均配备锅炉、装了热水循环系统，且长期将供水温度设定在60℃以上。PPR管（无规共聚聚丙烯材质）的分子结构长期处于高温环境中，会加速分子链断裂、管材老化，最终导致漏水，这正是大宅水管漏水的核心症结。
为了更清晰地理解这一结论，我们先回溯一下PPR管在设计之初所设定的理想使用环境。
PPR管自上世纪九十年代末进入家居管道系统，凭借高性价比、施工便捷、健康安全的优势，至今仍是普通住宅冷热水管的主流选择。
然而，PPR管的设计寿命建立在严格的使用条件之上。

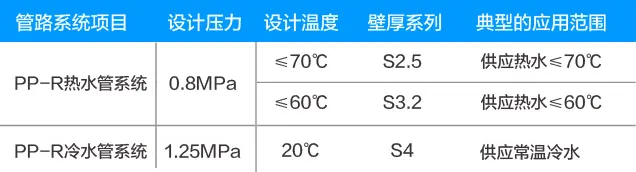

PPR管道国家标准（GB/T 18742-2017）推荐PPR管道系统在设计压力0.8MPa（工作压力＜0.6MPa）时，为满足≤50年的设计寿命，设计温度≤70℃条件下选用S2.5管系列管材（如dn25×en4.2）；设计温度≤60℃条件下选用S3.2管系列管材（如dn25×en3.5）。
标准同时指出，供应热水（≤70℃）的典型应用是指常温水到最高70℃热水日常交替的应用范围，而并非长期持续处于高温状态。
普通住宅极少出现PPR管漏水，正是因为其用水场景符合规范：家庭热水器温度通常不超过60℃，且没有长时间不间断的热水循环需求，完全处于PPR管的耐受范围之内。
与普通住宅不同，别墅、大平层的面积往往高达数百平米，卫浴、厨房、阳台等用水点分散且距离远。为追求 “水压稳定、即开即热” 的舒适体验，大宅普遍会对热水系统进行升级，但这些升级恰好突破了PPR管的性能边界：
为解决远距离用水的水压衰减与出热水慢问题，大宅会配备各种设备（循环泵，增压泵等）、加热装置（锅炉、热水器），管道常处于高温高压的条件下24小时不间断循环使用；
管路保温措施缺失或效果不佳，导致热量散失加快，系统不得不进一步提升初始水温；
各种加热和控制装置在使用过程发生故障时，管道持续处于故障温度（＞80℃）环境下运行，加速了管道的老化过程。

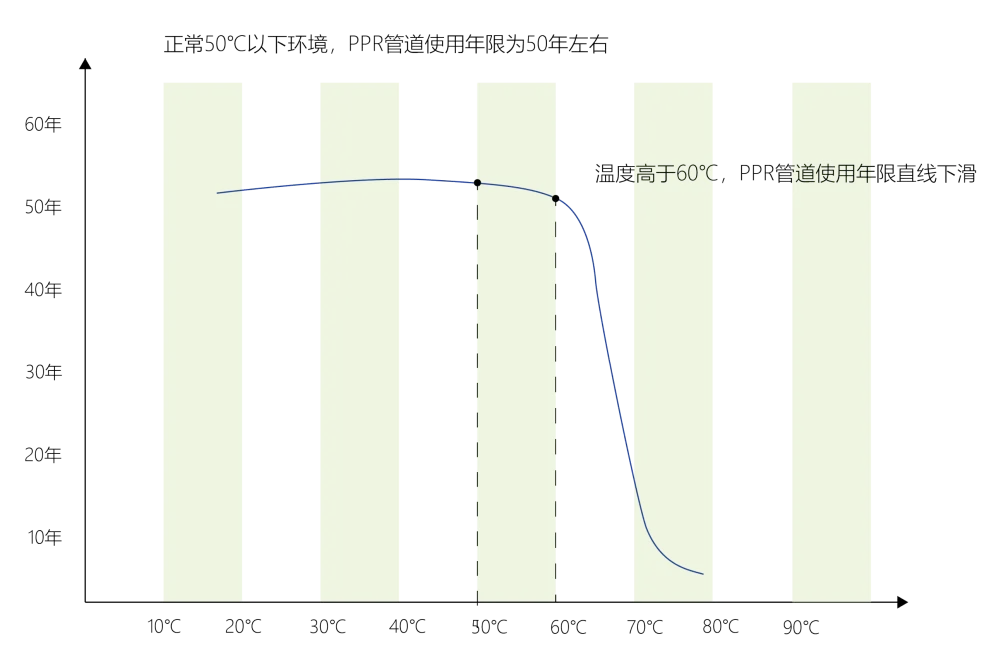

上述因素叠加，使得大宅的实际用水环境远比普通住宅复杂，PPR管的理论使用寿命在实际中被大幅缩短。

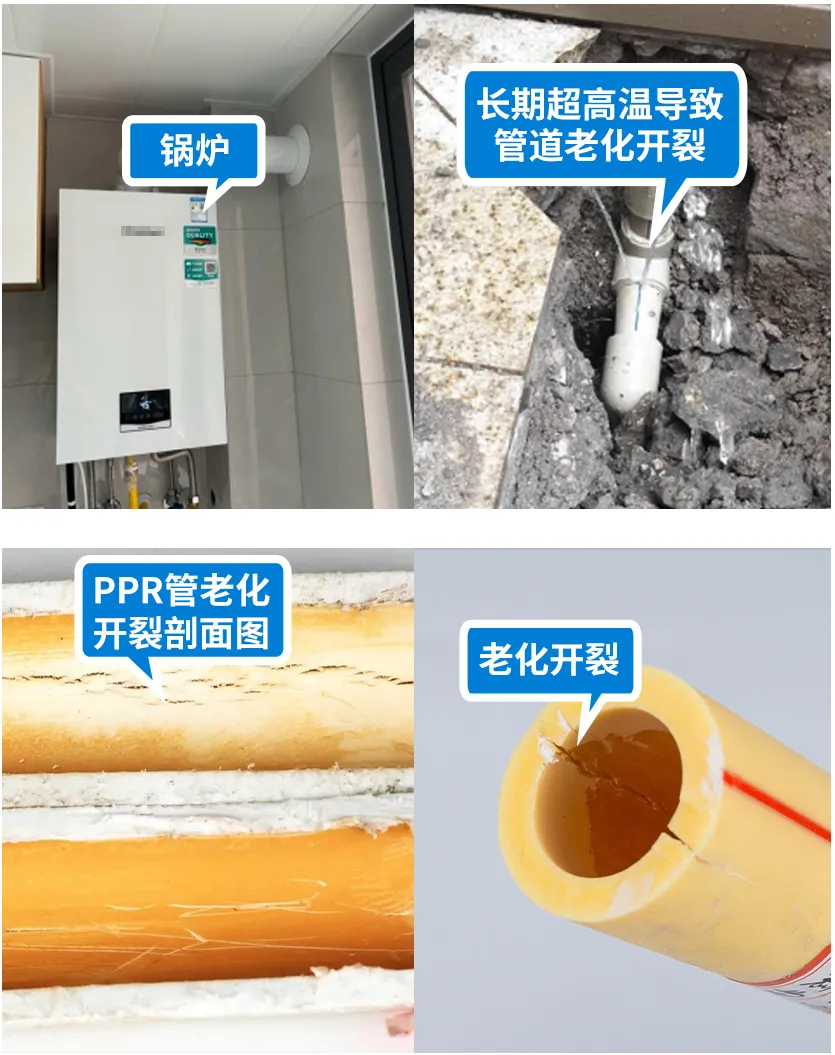

PPR管本质是塑料，其老化的核心是热氧化过程。在持续高温高压下，管道材料内部的分子链会发生断裂，产生自由基并引发连锁反应，导致材料逐渐变脆、强度下降、出现裂纹，直至发生渗漏。
显然，PPR管已难以适应高端住宅对舒适用水需求，一旦发生漏水，造成的装修损毁、家具浸泡等损失，远高于更换管道的成本。因此，我们建议大宅业主选择性能更稳定的金属管道——不锈钢水管。
如果您正计划装修，可以从以下2点评估水路风险：
1）是否配备了锅炉供热？
2）是否追求即开即热，并计划安装热水循环系统？
若满足以上选项，都强烈建议选用不锈钢水管。
