热力埋地管道检测案例分享

2025-10-23 10:35:44

0次

利用长输管道非开挖式连续检测设备评价埋地管道的剩余壁厚及漏水情况。管道内外腐蚀及其管道破损都会引起埋地金属管道电导率和磁导率的变化，通过在正上方发射与接收电磁信号，并利用专门的解析软件。从接收到反射电磁信号中解析埋地管道腐蚀后的金属腐蚀损失情况，确定管道腐蚀部位并对腐蚀程度进行评估。该方法测得的壁厚是线圈所测埋地管道的一段平均壁厚，而非某点的壁厚。

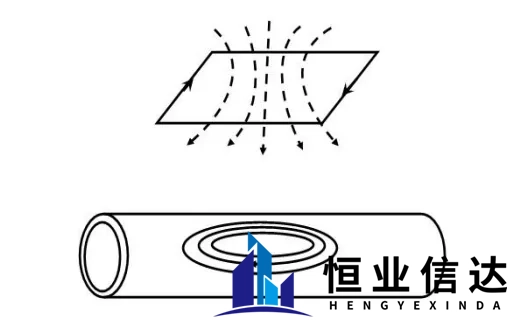

埋地管道电磁法检测原理

管道壁厚评价技术检测精度已提高至 85%以上，是一项既节约成本又能检测埋地管道管壁腐蚀全貌的新技术。利用自主开发的埋地管道非开挖检测系统仪器来检测管道的壁厚腐蚀及漏水情况。应委托单位要求，对埋地热力管道进行非开挖检测评价。

#01

埋地管道概况

本段管道是并排的两根管道，一根为供水管，另一根为回水管。管径159mm，原始壁厚8mm，管道埋深两米。据委托单位了解管道已营运近十年，现在处于供水状态，判断管道有漏水是因为委托方每天要不断给管道补水近百吨，且委托方管道压力表一直不能上升。经初步判断管道漏水在此街道 100 米左右范围。

#02

埋地管道检测

由于管道埋地多年，不能正确确定管道的埋地位置。所以首先使用探管仪确定管道的走向，然后以检测起点作为检测零点布置测点，点距2米，使用的探头参数见表。

埋地管道检测现场

#03

检测结果

如图所示，33号桩附近是一个小区的出口，管道存在三通，并有其他金属管道干扰。所以此段测得的信号存在一个较大的凸起。2号桩也可能存在其他的管道所以也表现为凸起的信号。判断管道在4号桩到16号桩之间存在管道腐蚀现象。若管道发生漏水，应该是在管道腐蚀最严重的地方，所以认为管道漏水点应该在7、8号桩附近。即距离起始点12米至14米的范围存在管道漏水。

#04

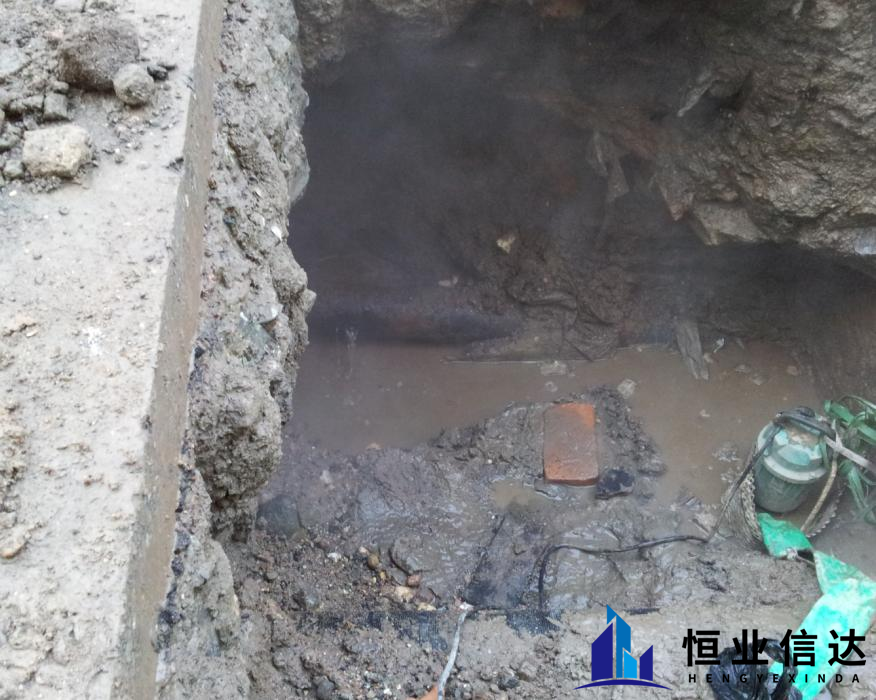

开挖验证

选取13米的地方为中心，向两边进行开挖验证。
