夏季特辑 | 有效使用音频法漏水探测的一些背景知识

关于漏水音

    音频法漏水检测首先都基于一个原则：即正常满管水流在通过无损管道时是无声的。然而，当管内水流受到干扰时会产生噪音，例如：管道内部堵塞、管径突然变化、管道方向突然变化、水流遇到管中安装的其他仪表、用户大量用水或管道破损等等。其中，管道破损是产生漏水音的主要原因呢之一。常见破损类型包括以下：孔洞、裂缝、断管以及管道附件漏水。“有效的应用漏水检测技术不仅可以识别管道系统损坏而导致的泄漏，还能够找出管道设计上的缺陷。”

    漏水噪音的强度和清晰度主要受到以下几点的影响：

• 管压

• 漏孔大小和形状

• 管道周围的埋覆土类型

• 管道上方的地面类型

• 管径

• 管壁壁厚

• 漏量大小

    小孔漏和高管压通常会产生更高频率的噪音。管道中的水流在在阀门、管道弯头、T形连接、管道末端遭遇扰动后会二次增加局部压力和流速，因此在这些位置，漏水音也会变得更强。

    漏水音往往在“硬”材料中传播更好，因此金属管道的传音距离比水泥管远，而水泥管又比塑料管传的远。管道材料越硬，捡拾到声音的几率就越高。噪音距离漏点越远，准确定位难度就越大。土壤材质方面，松软的沙质土壤比压实良好的土壤差，硬质滤清路面的传播效果相对最佳。管道越深，地面越软，漏水音就越容易被抑制。

关于干扰源

    日常的交通和机械噪音可以通过空气和地面传播进行远距离传播。由于自身与漏水音同处相同频段，因此会直接干扰漏水检测的工作质量。

DN100 球墨铸铁管下的泵房噪音

    进行音频法漏水检测时，为了区分和识别不同的背景干扰噪音，听漏人员有必要进行系统化培训，提前学习和牢记这类噪声、不断加深干扰音特征，从而能够在听测时人为屏蔽。此外，在开始所有探测工作之前，排除现场干扰音源，如半开阀门、用户大量用水、排水等，也是至关重要的。

关于漏点预定位

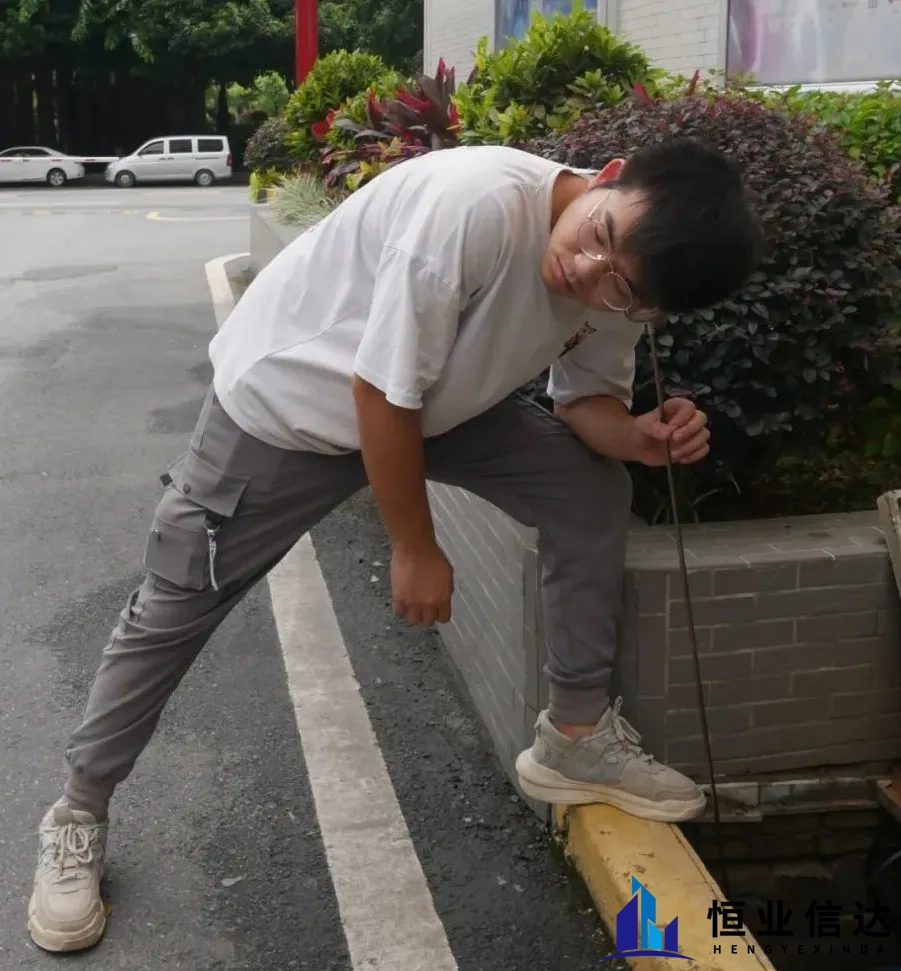

    听漏人员可以通过机械式或电子式听音杆听测管道管件（如水表、消火栓、阀门）的声音来预判漏水管段范围。这些金属接触点具有良好的收音效果，特别是金属管道。

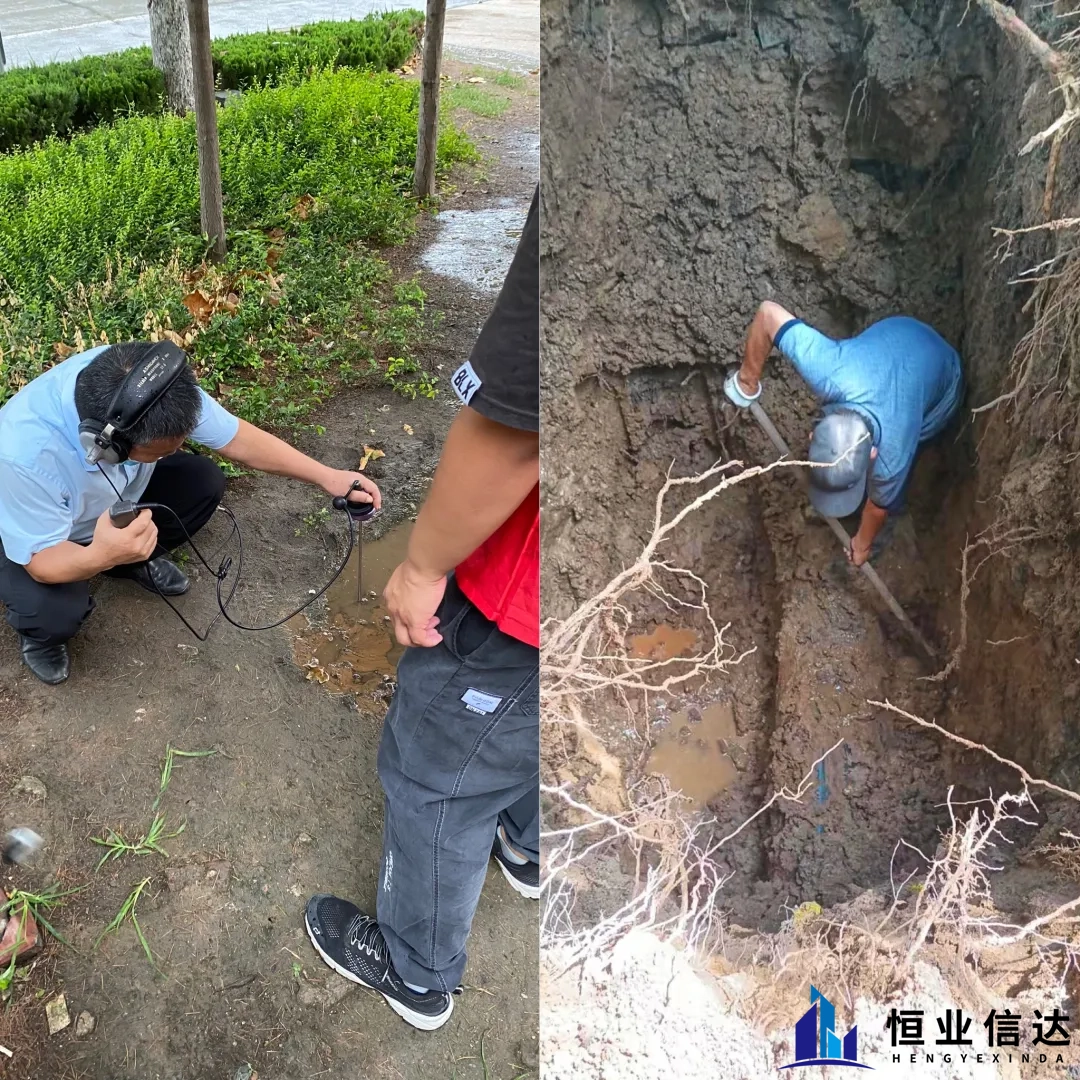

大埋深PE管道漏点精定位

    注意：当您在管件上听测时，声音大并不表示漏水位置就在此处，而仅表示它是最接近漏点的配件。

关于漏点精定位

    确定漏点位置涉及漏水音的多点对比。首先，选择最满足探测现场环境的听漏设备，例如适用于硬地面的三支点型拾音器，或适用于软地面的手持型电子听音杆。在正式进入听测环节之前，需先按下拾音器开关，并将耳机音量控制调节至舒适的收听水平后开始工作。沿管道正上方，在每一个听测点上聆听噪音，越接近漏点，声音越大。如果漏水音强度开始下降，则表示您已通过漏水异常点，应返回至之前的位置，并减少两点间的听测间隔。综合现场条件和干扰源，通常声音强度最大的位置将指示疑似漏点位置。
